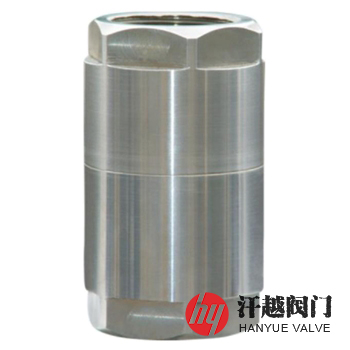

Y13X比例式減壓閥是一種由閥體、閥座、導流蓋和活塞等部件組成的內螺紋連接型比例式減壓閥，其閥體兩端有便于連接的螺紋接口，可與管道、管道配件、附件直接相連。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。本產品通常用于高層建筑、泵站及消防系統，既能減動壓也可減靜壓，減壓比例精確。
我廠生產的Y13X比例式減壓閥是種等比例減低流經介質壓力的調節閥，其參考減壓比有2：1、3：1、4：1、5：1、3：2、5：2、4：3等，如用戶有特殊要求，亦可根據用戶的需求設計成特定的減壓比。該閥內件采用抗腐蝕性能優良的銅或不銹鋼材料，具有可靠的防腐性。本產品結構簡單，外形美觀、質量可靠，比例準確，工作平穩，性能可靠。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | ZCuZn40Pb2 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 座 | NBR | NBR | NBR | NBR | NBR |
3 | 活 塞 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 導 流 蓋 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | O 型 圈 | NBR | NBR | NBR | NBR | NBR |
6 | 螺 栓 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
壓力誤差 | ≤8％ | ≤8％ | ≤8％ | ≤8％ | ≤8％ |
最小開啟壓力 | 減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa | ||||
設計制造 | GB/T 21386-2008 比例式減壓閥 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 21386-2008 比例式減壓閥 | ||||
適用介質 | 水或物理性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 100℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | |||
L0 | L | D | G | |||
10 ~ 16 | 15 | ? | — | 80 | 50 | ?" |
20 | ? | — | 80 | 50 | ?" | |
25 | 1 | — | 90 | 54 | 1" | |
32 | 1 ? | — | 100 | 60 | 1 ?" | |
40 | 1 ? | — | 110 | 68 | 1 ?" | |
50 | 2 | — | 120 | 80 | 2" | |
65 | 2 ? | — | 140 | 104 | 2 ?" | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，一般本產品的口徑選用與管道的公稱通徑相同，不采取放大或縮小口徑的方法。
